如何用最簡單的辦法辨別LED顯示屏的質量?jī)?yōu)劣
一、LED波長控制范圍
波長決定顏色是否純正，顏色是否一致。分辨辦法很簡單；使用者一般都沒有專業設備，怎樣用眼睛分辨？第一：整屏打出白色，屏幕應該是純白色，沒有任何其它雜色。如果您認為有一點偏紅或者偏藍沒關系，您就大錯特錯了，因?yàn)槠C明這個顯示屏材料和工藝質量控制等都有問題。使用時間久了，會越來越嚴重。第二：打出紅、綠、藍單色，中心波長的顏色就是平時我們說的正藍正紅正綠，如果深一點或者淺一點的顏色，證明是偏波長。如果某一顏色不一致，證明是波差太大，優質顯示屏在中心波長的范圍內，藍綠波差控制在3nm,紅色波差小于5nm。
二、發光管的視角
發光管的發光視角是指觀察方向的亮度下降到LED顯示屏法線方向亮度的二分之一時，同一平面兩個觀察方向與法線方向所成的夾角。分為水平視角和垂直視角。

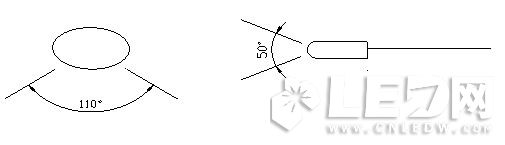

橢圓發光管的水平視角 橢圓發光管的垂直視角

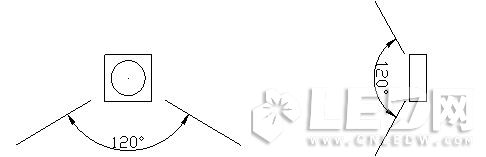

貼片發光管的水平視角 貼片發光管的垂直視角
對于戶外LED顯示屏一般使用橢圓發光管或者貼片發光管，橢圓發光管具有角度小，亮度高等特點，而貼片發光管的垂直視角要遠大于橢圓管，但其亮度要小于橢圓發光管，從使用者的角度來說應根據LED顯示屏的受眾面及周邊的光環境來選擇不同視角的發光管。對于室內LED顯示屏因其亮度要求低，受眾面一般較廣，所以貼片發光管是最佳的選擇。需要說明的是，現在市場有部分發光管的制造商為降低成本，迷惑使用者，把發光管的亮度做得比較高，而視角做得比常規的發光管視角小，這會導致LED顯示屏正面看亮度非常高，但是側面比較大的角度觀看就出現看不清圖像的情況。
小尺寸的LED芯片為了提高亮度，通常采用小角度的封裝。大尺寸的不需要小角度封裝，因?yàn)椴恍枰敲锤叩牧炼取Ｋ?，大角度?10）高亮度低電流才是最好的。
三、最大亮度
最大亮度指在一定環境照度下，LED顯示屏各基色在最高灰度級、最高亮度時的亮度。簡而言之就是使用軟件設定顯示屏為白色255級時使用光槍在法線方向上所測得的亮度。
對于戶外LED顯示屏根據使用的環境，對最大亮度會有不同的要求，因?yàn)樵诃h(huán)境光線比較強的場合，就要求LED顯示屏的亮度要高一些，才能讓群眾看清楚畫面上顯示的內容。一般情況下，顯示屏坐南朝北對最大亮度要求低一些，只要達到4000CD/m2就能滿足要求，而坐北朝南的顯示屏則要求整屏亮度能達到7000CD/m2，朝東和朝西與朝南的要求是一樣的，因?yàn)槎紩?huì)有一部份的時間太陽光會直接照射到LED顯示屏上。理論上亮度要求大于5500CD平米亮度就足夠了。
四、平方功耗
平方功耗是指一平方米面積的LED顯示屏所產生的功耗，單位為瓦，我們平時說的電量的單位為瓦/小時。比如一平方米LED顯示屏的使用功耗是300瓦，則此顯示屏每一平方米的每個小時會消耗300瓦/小時的電，也即是我們常說的0.3度電。LED顯示屏的功耗一般會有兩個指標，一個是最大功耗，一個是使用功耗。最大功耗是指LED顯示屏最大亮度時的功耗，怎樣用眼睛分辨最大功耗的大?。糠椒ê芎?jiǎn)單：看箱體后邊的電源數量，乘以每個電源的最大功率，根據箱體的大小就可以計算出平米最大功耗，一般使用的電源有兩種，200W和300W電源。而使用功耗是指平時播放廣告視頻、文字、圖片時的功耗，因使用功耗與播放的內容有直接的關系，所以很難有一個確切的值，但根據我司的經驗，一般為最大功耗的1/3。更低的功耗代表更低的使用成本和更小的熱量，熱量的大小取決于電流大小，直接影響著顯示屏的使用壽命和穩定性。
節能LED顯示屏都是每平米使用四個200瓦電源，所以，最大功耗不會超過每平米680瓦。因?yàn)殡娫吹挠行л敵龌臼窃?5%
五、刷新頻率
指LED顯示屏顯示信息每秒鐘被完整顯示的次數，單位為Hz。刷新頻率過低，人眼觀看LED顯示會有抖動的現象，通過相機拍攝時會有掃描線出現。一般人眼對刷新頻率的要求為300Hz以上，即刷新率只要超過300Hz，一般人用肉眼觀看LED顯示屏都不會有抖動的感覺，而如果使用相機去拍攝的話根據不同相機的不同設置，一般最少要求600Hz以上才能抓拍不到掃描線。高刷新可以提高顯示屏的亮度和色彩逼真效果。用數碼相機就可以檢測出來，如果是高刷新，相機所拍出的圖片很清晰，沒有雪花點和掃描線。這一指標在租賃屏和電視轉播時尤其重要。
圖1 不同刷新頻率對比
圖1是使用同一相機對不同刷新頻率的LED顯示屏拍照后得到的，從圖中可以看到左邊的屏的刷新率滿足相機的拍攝要求，右邊的屏因?yàn)樗⑿侣什粔蛴忻黠@的掃描線（右圖中黑色橫線為掃描線）。
六、關于對比度
對比度指的是一幅圖像中明暗區域最亮的白和最暗的黑之間不同亮度層級的測量，差異范圍越大代表對比越大，差異范圍越小代表對比越小。對比度對視覺效果的影響非常關鍵，一般來說對比度越大，圖像越清晰醒目，色彩也越鮮明艷麗；而對比度小，則會讓整個畫面都灰蒙蒙的。為了提高LED顯示屏的對比度，采用全黑LED是目前最有效的方法，從以下圖中可以非常直觀的看出。
圖2 不同LED模組對比
左邊的LED模組采用傳統的白燈，右邊的模組采用全黑LED，圖中為非點亮效果，可以想像當LED顯示屏顯示內容有明暗對比時，右邊的模組要遠好于左邊的，經我司實際測量采用全黑LED時對比度可提升一倍。
七、電路設計部分
電路板的設計及用料對LED顯示屏的穩定性和顯示效果有至關重要的作用。主要有以下幾個方面的要求：
1、用料方面的要求：PCB板厚，一般使用1.6mm的厚度；材質：FR-4玻璃纖維板，一些廠家為了降低成本可能會使用FR-2的紙基板；銅箔厚度：銅箔的厚度對PCB板的散熱及線路的穩定性有著不可忽視的作用，正常的銅箔厚度是35um(1Oz)，而有些廠家會使用18um(0.5Oz)的銅箔厚度來以次充好；那么作為消費者怎么來辨別呢？可以拿一塊空的PCB通過重量來區別，正常情況下，越重越好。
2、設計方面的幾個關鍵點：接插件，接插件是指模組與模組之間的連接件，現在市場上用得比較多的主要有兩種，一種是牛角（圖4紅色圓圈），一種是排針（圖3紅色圓圈），牛角的優點是通過兩個卡位能卡住排線，不容易出現因接插件問題而引起的故障；電解電容（圈3黃色圓圈）和鉭電容（圖4黃色圓圈）的選擇，對于要求長壽命的場合，鉭電容無疑是首選，對于要求低價的場合，電解電容是首選。

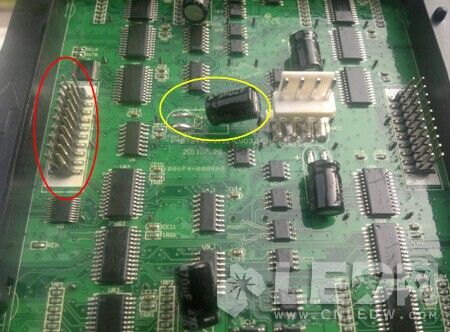

圖3 排針和電解電容

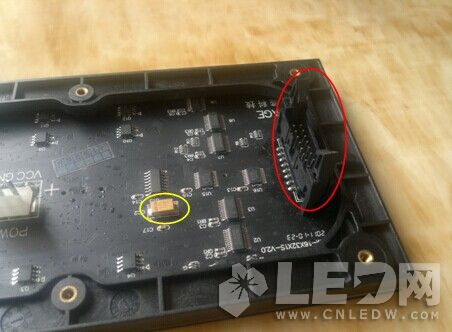

圖4 牛角和鉭電容
八、自動化生產設備
LED顯示屏里面大部分為電子元器件，而靜電對電子元器件有非常大的危害，有時靜電直接擊穿元器件使之損壞，有時它不直接擊穿，但是留下隱患，帶來的副作用就是元器件使用一段時間之后就損壞了。在電子制造業中，對于人工靜電的處理人們想到了很多的辦法，包括戴靜電環、穿靜電衣、使用無塵車間等等。實際上最有效的方法就是盡量避免人手去接觸電子元器件，而自動化設備的使用實現了這個目的。作為使用者，怎么來檢查是否是使用自動化設備生產的產品呢？通過以下兩副圖可以非常直觀的辨別。

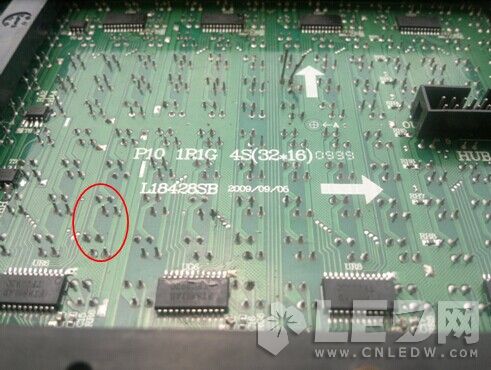

圖5 自動插件效果圖
從圖5紅圈中可以看出LED的燈腳經過自動插件機器之后，機器會自動把燈腳折彎。

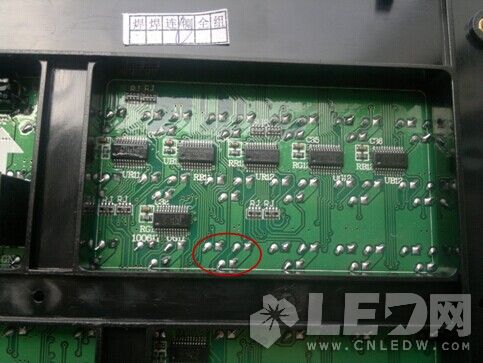

圖6、人工手插燈效果圖
從圖6的紅色圈中可以看到LED燈腳是直的并沒有折彎，所以此產品為人工手動插燈。
